| 产品特性：CTS-9008 | 是否进口：否 | 加工定制：是 |
| 类型：数字超声探伤仪 | 品牌：研究所 | 型号： CTS-9008 |
| 测量范围：详见资料 | 分辨率： CTS-9008 | 尺寸：详见资料mm |
| 重量：1kgkg |

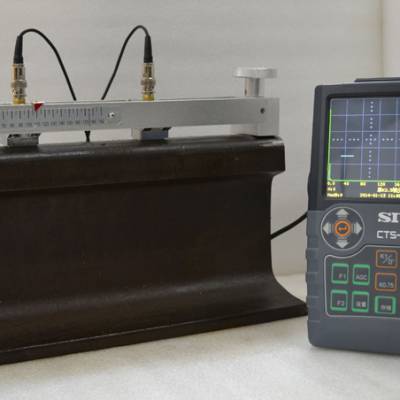

SIUI CTS-9008 数字超声探伤仪
数字超声探伤仪（CTS-9008 研究所CTS-9008）
数字超声探伤仪（CTS-9008 研究所CTS-9008）
数字超声探伤仪（CTS-9008 研究所CTS-9008）
· 小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业轻松自如
· 操作简易：按键少，定义明确，实现单手握持操作
· 防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境
· ***功耗：标配锂聚合物电池，连续工作时间长达7小时
· 性能强劲：分辨***、穿透力强，满足从薄板到大铸件的***探伤
· 功能齐全：探头频率测量、曲面修正、USB转存、RF(射频)显示、AWSD1.1/D1.5、API 5UE评价标准
· 显示原始波形，应用在对回波信号进行定性、频谱分析等科研场合
项 目 | 单 位 | 性能指标和功能 |
衰减器误差 | dB | 每12±1 |
垂直线性误差 | % | ≤3 |
动态范围 | dB | ≥30 |
探伤灵敏度余量 | dB | ≥65（2.5Z20N探头） |
远区分辨力 | dB | ≥26 |
水平线性误差 | % | ≤0.5 |
电噪声电平 | % | ≤10（1 ~ 4MHz） |
工作频率范围 | MHz | 0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选 |
脉冲重复频率 | Hz | 分10档可调（20 ~ 500Hz可调， 但受探测范围、材料声速、脉冲移位、探头零点等限制） |
薄板分辨力 | mm | ≤3（5C10N 探头） |
探测范围 | mm | 0 ~ 13000（钢纵波） |
脉冲移位 | mm | -10 ~ 1000（钢纵波） |
探头零点 | μs | 0 ~ 200 |
材料声速 | m/s | 400 ~ 9999 |
阻尼 |
| 低 / 高 |
抑制 | % | 0 ~ 80 |
检波方式 |
| 负向检波 / 正向检波 / 双向检波 / 滤波 / RF |
增益调节 | dB | 0 ~ 110；分0.5 / 2 / 6 / 12步进调节 |
探头频率检测 |
| 采用FFT计算探头回波的频率 |
AWS D1.1/D1.5 |
| 根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等级 |
API 5UE |
| 根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法 |
曲面修正 |
| 修正斜探头圆管检测时的深度和水平距离 |
裂纹测高功能 |
| 根据斜探头端点反射法计算焊缝裂纹高度 |
闸门扩展功能 |
| 将闸门内回波放大到整个回波区域 |
DAC功能 |
| 用于制作、设置和应用DAC曲线 |
AVG功能 |
| 用于制作、设置和应用AVG曲线 |
截图功能 |
| 将仪器屏幕存为图片并输出到U盘中 |
转存功能 |
| 通过USB接口把仪器内部数据集转存到U盘中 |
闸门 |
| 闸门方式：off / 进波 / 失波 / 进波+报警声 / 失波+报警声 |
存储 |
| 300组数据集，包括仪器设置、探伤状态和回波图形等 |
自动增益功能 |
| 使闸门内回波幅度自动调节到***幅度 |
峰值记忆功能 |
| 显示波形包络 |
峰值回波功能 |
| 记录包含回波的回波波形 |
冻结功能 |
| 冻结屏幕波形 |
自动校正功能 |
| 用于校正材料声速与探头零点，校正模式：声速+零点 / 声速 / 零点 |
角度测量功能 |
| 用于测量探头角度 |
显示屏 |
| 高亮度5.7"彩色TFT液晶显示屏, 320×240像素 |
工作时间 | h | ≥7 |
工作电压 | V | 9 ~ 12 DC （外部电源），6.0 ~ 8.4（电池） |
工作温度 | ℃ | －10 ~ 40 |
重量 | Kg | 约1.15（含电池） |
尺寸 | mm | 152 × 240 × 52（宽×高×深） |
