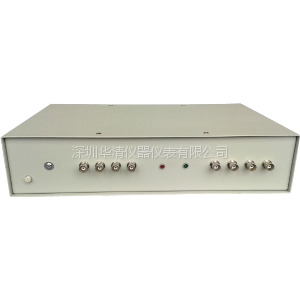

AT6810 电容综合测试仪用于电容分选机，主要测量电容的容量，损耗，等效电阻，同时对4路电容漏电流，2路开短路进行测量,标配RS232和Handler接口，应付自动化设备绰绰有余,仪器标配有采集软件，您可以点击下载。
AT6810 电容综合测试仪是安柏仪器为分选机公司定做的专用仪器，结合了电容测试仪AT610,漏电流测试仪AT680,开短路检测AT68F的所有功能,使您的设备连接更方便，稳定性更高。 |
|
|
点击下载
|
| 技术规格 |
| 测量参数 | C,R, D,Q, 4路电容漏电流(LC1，LC2，LC3，LC4)，1路开路检测(OPEN) 1路短路检测(SHORT) | | 基本准确度 | 容量：0.1% 漏电流：1% | | 测量频率 | 100Hz, 120Hz, 1kHz, 10kHz | | 显示范围 | C: 0.01pF – 9999F D: 0.0001 – 9.9999 %: -99*** - 99*** 电流：1nA~20mA | | 输出阻抗 | 30Ω和100Ω | | 量程 | 自动和手动6量程 | | 信号电平 | 0.1Vrms, 0.3Vrms和1Vrms | | 测试速度 | 25次/秒，10次/秒，2次/秒 | | 等效电路 | 串联和并联 | | 显示结果 | 分选机触摸屏显示 | | 校正 | 容量开路点频或扫频清零，短路点频或扫频清零； 漏电流开路清零 | | 比较器 | 电容5档分选（分选机可定制9档分选），讯响，GD/NG 漏电流LC1, LC2， LC3，LC4 各1档，1档开路1档短路 | | 冲击保护 | 1000V/10F、600V/80F或400V/150F 电容带电冲击保护 | | 接口 | RS-232C（用于PC、触摸屏或PLC通信） Handler 接口 | | 电源要求 | 电压：198VAC～240VAC 频率：50Hz 功率：30VA | | 尺寸与重量 | 外尺寸（mm）：360 (宽)x70 (高)x240 (深) 重量：4kg | | 附件 | ATL501:测试线ATL601: 测试夹具 ATL600: 短路片 ATL801:232通讯线缆 ATL507：测试夹 ATL603：测试夹具 | | 其他 | 安柏分选机专业操作界面 |
|
| 性能特征 |
| ● | 电容5档分选（分选机可定制9档分选） | | ● | 讯响，GD/NG | | ● | 漏电流LC1, LC2， LC3，LC4 各1档 | | ● | 1档开路1档短路 |
|
| 应用 |
|
