| 加工定制：是 | 类型：智能LCR测量仪 | 品牌：Tonghui/同惠 |
| 型号：TH2828A | 测量范围：详见资料 | 测量准确度：详见资料% |
| 测量频率：详见资料Hz | 测量速度：详见资料 |

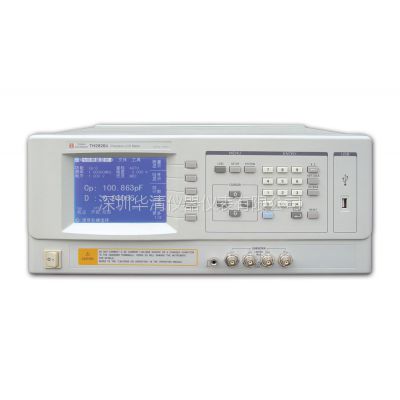

同惠TH2828A LCR数字电桥
同惠TH2828A LCR数字电桥
同惠TH2828A LCR数字电桥
性能特点
■ 阻抗测量范围宽的自动平衡电桥技术
■ 四端对端口配置有效消除测试线电磁耦合
■ 基本准确度0.1%
■ 达1MHz的测量频率范围
■ 交流测试信号可编程至20V(选件)
■ 达30次/秒的测量速度
■ 六位读数分辨率
■ 可测量22种阻抗参数组合
■ 30 Ω, 100 Ω可选信号源输出阻抗
■ 10点列表扫描测试功能
■ 内部可编程直流偏置±40V/100mA(选件)
■ 外置偏流源至40A
■ 电压或电流的自动电平调整(ALC)功能
■ V、I测试信号电平监视功能
■ 20组内部仪器设定可供储存/读取
■ 内建比较器,10档分选及计数功能
■ RS232C,GPIB,HANDLER接口
■ 2m/4m测试电缆扩展(选件)
■ 320×240点阵大型图形LCD显示
■ 中英文可选操作界面
技术参数
测试参数 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp | |
测试频率 | TH2828A | 50Hz-1MHz,44个频点 |
测试电平范围 | 正常：5mV-2V,恒电平：10mV-1V,1mV 步进 | |
输出阻抗 | 30Ω，100Ω可选 | |
基本准确度 | TH2828A | 0.1% |
| |Z|,R,X | 0.00001Ω-99.9999MΩ |
| |Y|,G,B | 0.00001μS-99.9999S |
| C | 0.00001pF-9.99999F |
| L | 0.00001μH-99.9999kH |
显示范围 | D | 0.00001-9.99999 |
| Q | 0.01-99999.9 |
| θ(DEG) | -179.999°-179.999° |
| θ(RAD) | -3.14159-3.14159 |
| △% | -999.9***-999.9*** |
测量时间（≥1kHz） | 快速：32ms, 中速：90ms, 慢速：650ms | |
等效电路 | 串联，并联 | |
量程方式 | 自动，保持 | |
触发方式 | 内部，手动，外部,总线 | |
平均次数 | 1-255 | |
清零功能 | 开路，短路，扫频清零，负载 | |
内部直流偏置源 | 0V,1.5V,2V | |
比较器功能 | 10档分选和档计数功能 | |
存储器 | 可保存20组仪器设定值 | |
接口 | RS-232C,HANDLER(选件)，USB(选件)，GPIB(选件) | |
