| 产品特性：AT3816B | 是否进口：否 | 产地：国产 |
| 加工定制：否 | 类型：高速LCR测量仪 | 品牌：AT3816B |
| 型号：AT3816B | 订货号：AT3816B | 货号：AT3816B |
| 测量范围： 0.00001pF - 999999μF | 测量准确度：0.05%% | 测量频率：10Hz~200kHzHz |
| 测量速度：30 次 / 10 次 / 5 次 / 3 次 / 秒 （带平均值功能） | 是否跨境货源：否 |
AT2816A 精密数字电桥 AT2816B 数字电桥 AT3816A 精密数字电桥 AT3816B 数字电桥
连续测试频率：10Hz~200kHz ■连续测试电平：0.01V~2.00Vrms ■基本准确度 ：0.05% ■内部直流偏压 (DC BIAS, ±2.5V) ■中 / 英文界面 ■ DCR 测量

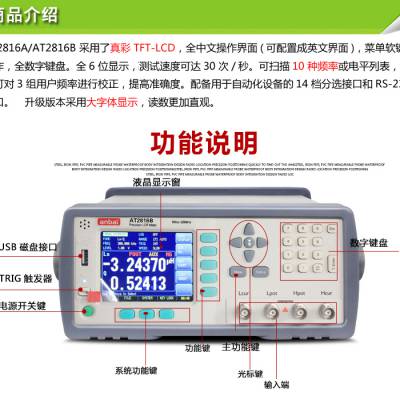

新升级的 AT3816 系列采用真彩 LCD 显示，全中文操作界 面 ( 可配置成英文界面 )。 采用大字体显示，读数更加 直观 , 用于实验室质量控制， 进料检验以及元器件分选，AT3816A 为 10Hz ～ 200kHz 连续 频点，分辨率为 0.001Hz。 测 试 信 号 电 平 0.01Vrms ～ 2.00Vrms（10mV 步 进）， AT3816 系 列 增 加 了 DCR 测 量 以 及 内 部 直 流 偏 压 (DC BIAS, ±2.5V)，同时对元件的 4 参数进行测试，每种参数都可任意配置， 全新改进后的仪器，实现主副四参数全 6 位显示，可扫描 10 种频率或电平列表，还可对 3 组用户频率进行校正，提高 准确度。 内置比较器，通过 HANDLER 接口结合 PLC 完成元器件的 自动分选同时内置 SCPI 和 Modbus 协议。
| 测量参数 | Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg |
| 监视参数 | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| 基本准确度 | 0.1% ±5字 |
| 测试频率 | 50Hz～200kHz (37点) |
| 显示范围 | L: 0.00001μH - 999999H C: 0.00001pF - 999999μF R,Z: 0.00001Ω - 99.9999MΩ? Q: 0.00001 - 999999 θ(deg): -90.0000°- 90.0000°? θ(rad): -3.14159 – 3.14159 Δ%: -999.9*** - 999.9*** D: 0.00001 ～ 9.99999 |
| 输出阻抗 | 30Ω, 50Ω和100Ω |
| 量程 | 自动、手动和标称量程，9量程 |
| zui大读数 | 全6位，主参数: 999999 副参数：999999 监视参数：999999 |
| 信号电平 | 0.01V～2.00V（10mV步进） |
| 测试速度 | 30次/秒，10次/秒，6次/秒，3次/秒；同时可进行1-256次平均 |
| 比较器 | 14档分选，10组合格档，1组不合格档，1组附属档，2组主参数不合格档 档计数功能：档计数999999 |
| 列表扫描 | 10组频率和电平扫描测试 |
| 校准 | 开路/短路扫频，3点频清零和负载校准 |
| 文件 | 10组文件，保存所有用户设置，1组文件实时保存系统数据 |
| 接口 | RS232C, ExHandler接口，标配USB磁盘接口（可存储10000条数据） |
| 其它 | LCR自动选择，键盘锁，SCPI指令集，真彩TFT-LCD显示 |
| 电源要求 | 电压：90VAC～250VAC 频率：50Hz~60Hz 功率：20VA |
| 尺寸与重量 | 外尺寸（mm）264 (宽)x107(高)x350 (深) ，4kg |
| 附件 | ATL501:测试电缆 ATL601: 测试夹具 ATL600: 短路片 ATL801:232通讯线缆 |
| 可选附件 | ATL608 SMD贴片夹具 ATL508 SMD贴片测试夹 ATS2816数据采集软件 ATL508A SMD贴片测试夹 |
